美摄SDK For Android  3.6.0
AR Scene 技术文档

AR Scene 技术文档

说明：

AR Scene开发在拍摄和编辑上有不同的实现，这两种方式略有不同，本文档以拍摄为例进行讲述。

概述

1.1、AR Scene介绍

AR Scene技术是AR技术的一个分支，将虚拟信息与真实世界巧妙融合，创造出相关场景，将定制好的场景和实物交融，使效果逼真形象。底层原理是模式识别、轮廓识别、流媒体渲染技术，实现对真实世界的增强。AR Scene是通过场景进行现实增强，有效的呈现出增强世界的内容。

互联网视频中，AR Scene非常常用，通过修饰，构造形象。增强趣味性和动态性。在短视频与直播领域，AR Scene使用更加广泛，成为今天移动视频技术重要的一环。

从技术本质上讲，AR Scene的本质是对GPU的编程，把编辑、合成、字幕、特效、动画等各种效果融为一体。从一定程度上讲，AR Scene是视频合成渲染技术，需要专业的编辑渲染合成操作，美摄科技多年深耕，研发高效SDK、视频捕捉时动态合成，使用户快速的生成，个性化高质量视频或图片。符合互联网时代对视频增强的要求。

1.2、美摄SDK对AR Scene功能的支持

美摄SDK通过多媒体和三维建模，在桌面端、Web端、移动端都对AR Scene提供了完整的支持。

目前美摄SDK AR Scene功能主要偏重于人脸轮廓检测，定位人脸的边界，在检测后添加相关场景或者对人脸现有部分进行改变。后期美摄AR Scene技术将会有更多的支持，更细腻的处理。

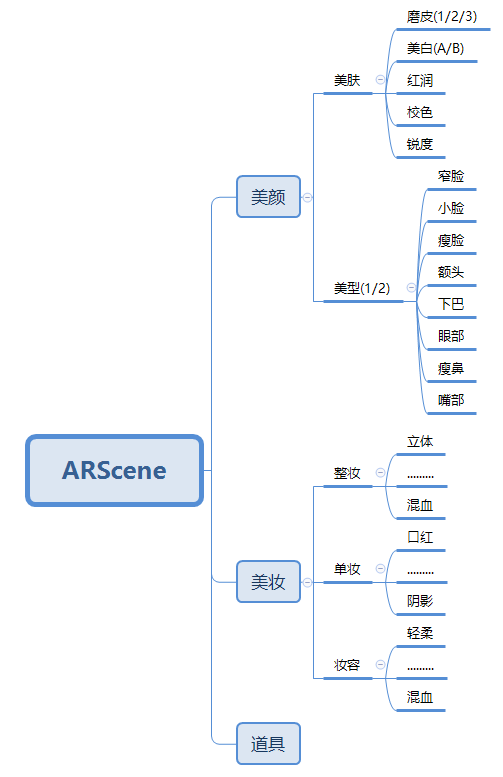

1.3、AR Scene整体结构

说明：磨皮(1/2/3)，美型(1/2)，美白(A/B)在本文档主题7中有解释。

2、AR Scene的使用

AR Scene 特效使用是基于人脸点位的特技效果，集成使用流程一般都需要三个步骤：

  • 1.模型初始化
  • 2.添加AR Scene特技
  • 3.调节特技的参数

2.1、美颜、美型、美妆以及道具，使用的时候都需要模型的初始化，这个是前置操作。

下面是模型的初始化流程

mCanUseARFaceType = NvsStreamingContext.hasARModule();

首先判断是否包含AR功能，如果包含再去初始化模型文件，否则会初始化失败

如果包含AR功能，接下来就可以进行模型初始化操作，**模型初始化操作涉及文件拷贝耗时操作，建议放在子线程去出处理。**

基础模型初始化部分：

modelPath = "/facemode/ms/ms_face_v1.2.2.model";
faceModelName = "ms_face_v1.2.2.model";
className = "facemode/ms";
if (BuildConfig.FACE_MODEL == 240) {
modelPath = "/facemode/ms/240/ms_face240_v2.0.0.model";
faceModelName = "ms_face240_v2.0.0.model";
className = "facemode/ms/240";
}
licensePath = "";
boolean copySuccess = FileUtils.copyFileIfNeed(MainActivity.this, faceModelName, className);
Logger.e(TAG, "copySuccess-->" + copySuccess);
File rootDir = getApplicationContext().getExternalFilesDir("");
if (AndroidOS.USE_SCOPED_STORAGE) {
rootDir = getApplicationContext().getFilesDir();
}
String destModelDir = rootDir + modelPath;
boolean initSuccess = NvsStreamingContext.initHumanDetection(MSApplication.getContext(), destModelDir, licensePath,
NvsStreamingContext.HUMAN_DETECTION_FEATURE_FACE_LANDMARK | NvsStreamingContext.HUMAN_DETECTION_FEATURE_FACE_ACTION);
Logger.e(TAG, "initSuccess-->" + initSuccess);
if (BuildConfig.FACE_MODEL == 240) {
String pePath = "assets:/facemode/ms/240/pe240_ms_v1.0.0.dat";
boolean peSuccess = NvsStreamingContext.setupHumanDetectionData(NvsStreamingContext.HUMAN_DETECTION_DATA_TYPE_PE240, pePath);
Logger.e(TAG, "ms240 peSuccess-->" + peSuccess);
}

上面是基础人脸的模型初始化部分，基本上只要用到AR功能都需要初始化这部分。如果只使用的是106点位，可以不用初始化这个pe240_ms_v1.0.0.dat。

个性功能的模型初始化，按照增加的功能进行初始化就可以。

String fakeFacePath = "assets:/facemode/common/fakeface.dat";
boolean fakefaceSuccess = NvsStreamingContext.setupHumanDetectionData(NvsStreamingContext.HUMAN_DETECTION_DATA_TYPE_FAKE_FACE, fakeFacePath);
Logger.e(TAG, "fakefaceSuccess-->" + fakefaceSuccess);
String makeUpPath2 = "assets:/facemode/common/makeup2_106_v1.0.0.dat";
if (BuildConfig.FACE_MODEL == 240) {
makeUpPath2 = "assets:/facemode/common/makeup2_240_v1.0.0.dat";
}
boolean makeupSuccess2 = NvsStreamingContext.setupHumanDetectionData(NvsStreamingContext.HUMAN_DETECTION_DATA_TYPE_MAKEUP2, makeUpPath2);
Logger.e(TAG, BuildConfig.FACE_MODEL + "makeupSuccess-->" + makeupSuccess2);
String segPath = "assets:/facemode/ms/ms_humanseg_v1.0.7.model";
boolean segSuccess = NvsStreamingContext.initHumanDetectionExt(MSApplication.getContext(),
segPath, null, NvsStreamingContext.HUMAN_DETECTION_FEATURE_SEGMENTATION_BACKGROUND);
Logger.e(TAG, "ms segSuccess-->" + segSuccess);
String halfBodyPath = "assets:/facemode/ms/ms_halfbodyseg_v1.0.6.model";
boolean halfBodySuccess = NvsStreamingContext.initHumanDetectionExt(MSApplication.getContext(),
halfBodyPath, null, NvsStreamingContext.HUMAN_DETECTION_FEATURE_SEGMENTATION_HALF_BODY);
Logger.e(TAG, "ms halfBodySuccess-->" + halfBodySuccess);
String segSkyPath = "assets:/facemode/ms/ms_skyseg_v1.0.0.model";
boolean segSkySuccess = NvsStreamingContext.initHumanDetectionExt(MSApplication.getContext(),
segSkyPath, null, NvsStreamingContext.HUMAN_DETECTION_FEATURE_SEGMENTATION_SKY);
Logger.e(TAG, "ms segSkySuccess-->" + segSkySuccess);
String handPath = "assets:/facemode/ms/ms_hand_v1.0.0.model";
boolean handSuccess = NvsStreamingContext.initHumanDetectionExt(MSApplication.getContext(),
handPath, null, NvsStreamingContext.HUMAN_DETECTION_FEATURE_HAND_LANDMARK | NvsStreamingContext.HUMAN_DETECTION_FEATURE_HAND_ACTION);
Logger.e(TAG, "ms handSuccess-->" + handSuccess);
modelPath = rootDir + "/facemode/common/ms_expression_v1.0.2.model";
faceModelName = "ms_expression_v1.0.2.model";
String expressionModel = "facemode/common";
FileUtils.copyFileIfNeed(MainActivity.this, faceModelName, expressionModel);
NvsStreamingContext.initHumanDetectionExt(MSApplication.getContext(),
modelPath,
null,
NvsStreamingContext.HUMAN_DETECTION_FEATURE_AVATAR_EXPRESSION);

模型介绍：

  • fakeface.dat : 假脸模型初始化，凡是道具里边特效**跟随脸部运动**的都需要初始化这个模型，比如如果使用道具里边的面具效果等。
  • makeup2_106_v1.0.0.dat：106点位的美妆模型，如果需要集成美妆的功能需要初始化这个模型文件。
  • makeup2_240_v1.0.0.dat：240点位的美妆模型文件。
  • ms_humanseg_v1.0.7.model：人像背景分割模型，使用到**扣像背景**功能需要初始化这个模型，如果是全身的场景使用这个效果比较好。
  • ms_halfbodyseg_v1.0.6.model：半身人像分割模型，这个也是对**扣像背景**功能的支持的，当人像是半身的时候使用这个模型初始化效果比较好。
  • ms_skyseg_v1.0.0.model：天空分割模型，这个模型是专门使用于**天空分割功能**，如果不涉及这个场景不需要加载这个模型。
  • ms_hand_v1.0.0.model： 手势点位模型，道具里边使用需要**跟随手指动**的特效需要加载这个模型，比如比心效果等。
  • ms_expression_v1.0.2.model：avatar模型，**跟随表情动**的特效需要加载这个模型，比如道具里边的狐狸效果等。

以后的模型都是为了支持个性功能，如果没有用到是不需要加载的，以免增加不必要的内存开销。

2.2、特技的创建

有了前面的前置操作，下面就正式进入AR功能的接入操作，以拍摄添加AR Scene特技为例

private void initArsceneEffect(boolean isOpenArsceneEffect) {
if (isOpenArsceneEffect && mArSceneFaceEffect == null) {
mArSceneFaceEffect = mStreamingContext.appendBuiltinCaptureVideoFx(Constants.AR_SCENE);
}
boolean singleBufferMode = parameterValues.isSingleBufferMode();
if (mArSceneFaceEffect != null) {
if (BuildConfig.FACE_MODEL == 240) {
//支持240点位设置
mArSceneFaceEffect.setBooleanVal("Use Face Extra Info", true);
}
//支持的人脸个数，是否需要使用最小的设置
mArSceneFaceEffect.setBooleanVal(Constants.MAX_FACES_RESPECT_MIN, true);
//美颜开关
mArSceneFaceEffect.setBooleanVal("Beauty Effect", true);
//美型开关
mArSceneFaceEffect.setBooleanVal("Face Mesh Internal Enabled", true);
//高级美颜开关
mArSceneFaceEffect.setBooleanVal("Advanced Beauty Enable", true);
//设置单双buffer true 表示开启单buffer模式
mArSceneFaceEffect.setBooleanVal("Single Buffer Mode", true);
}
}

上面是effect的创建以及一些开关设置，这些也是按使用到的具体功能进行设置的。由于底层是需要render操作，如果没有用到不要开启，这样可以减少内存以及cpu的消耗。

2.3美颜功能集成

美颜的集成很简单，只需要调节相应的特技的强度就可以看到效果。比如磨皮的添加

mArSceneFaceEffect.setFloatVal("Beauty Strength", 0.6);

这样就可以看到磨皮的效果了，美颜这块的特技都是这样的集成方式。

凡是**带Advanced 的都是是高级美颜**，如果需要使用都需要将高级美颜开关打开。

另外有一个特殊的就是高级磨皮

mArSceneFaceEffect.setFloatVal("Advanced Beauty Intensity", 0.5);

这样就添加了一个高级磨皮的效果了。

部分美颜的整理

美颜类别 名称 参数区间
Beauty Strength 磨皮 （0，1）
Advanced Beauty Remove Nasolabial Folds Intensity 法令纹 （0，1）
Advanced Beauty Remove Dark Circles Intensity 黑眼圈 （0，1）
Advanced Beauty Brighten Eyes Intensity 亮眼 （0，1）
Advanced Beauty Whiten Teeth IntensityAdvanced Beauty Whiten Teeth Intensity 美牙 （0，1）
Advanced Beauty Intensity 高级磨皮 （0，1）

2.4美型的使用

美型效果是一个特效包，使用这类效果就修要比美颜多一个步骤：特效包的安装操作。

//安装特效包
StringBuilder sb = new StringBuilder();
String assetPath="assets:/beauty/shapePackage/3632E2FF-8760-4D90-A2B6-FFF09C117F5D.1.facemesh";
int i = mStreamingContext.getAssetPackageManager().installAssetPackage(assetPath, null, NvsAssetPackageManager.ASSET_PACKAGE_TYPE_FACE_MESH, false, sb);
if (i != NvsAssetPackageManager.ASSET_PACKAGE_MANAGER_ERROR_NO_ERROR && i != NvsAssetPackageManager.ASSET_PACKAGE_MANAGER_ERROR_ALREADY_INSTALLED) {
return false;
}
//设置美型特效
mArSceneFaceEffect.setStringVal("Face Mesh Nose Length Custom Package Id", sb.toString()); //参数的key和特效包是对应的
mArSceneFaceEffect.setFloatVal("Face Mesh Nose Length Degree", 0.6);//参数的key和特效包是对应的

注意：对特效id的使用以及强度的设置中的key跟特效包是对应的，特效包不一样key是不一样的。

2.5道具的使用

道具特效是一个特效包，同样需要安装。

下面是道具的使用

//道具安装
NvsAssetPackageManager assetPackageManager = mStreamingContext.getAssetPackageManager();
StringBuilder sceneId = new StringBuilder();
String arfacePath="assets:/arface/084A6EC1-43AB-40EF-BBD5-D83F692B011B.3.arscene";
int i = assetPackageManager.installAssetPackage(arfacePath, null,
NvsAssetPackageManager.ASSET_PACKAGE_TYPE_ARSCENE, true, sceneId);
//设置道具效果
mArSceneFaceEffect.setStringVal("Scene Id", sceneId);

这样我们就添加了一个道具效果，非常简单。

如果需要取消到道具效果：

mArSceneFaceEffect.setStringVal("Scene Id", "");

2.7美妆的使用

美妆分为：单妆和妆容。

**单妆**：是一个特效包，效果也是单一的比如嘴唇的口红、眼影、眉毛等，单一的效果。

//美妆的安装
NvsAssetPackageManager assetPackageManager = mStreamingContext.getAssetPackageManager();
StringBuilder makeupId = new StringBuilder();
String makeupPath="assets:/makeup/07E4CE0F-3AEA-4510-8C23-9267522B7BFE.1.makeup";
int i = assetPackageManager.installAssetPackage(makeupPath, null,
NvsAssetPackageManager.ASSET_PACKAGE_TYPE_MAKEUP , true, uuid);
//单妆使用
mArSceneFaceEffect.setIntVal("Makeup Custom Enabled Flag",
NvsMakeupEffectInfo.MAKEUP_EFFECT_CUSTOM_ENABLED_FLAG_ALL);
mArSceneFaceEffect.setColorVal("Makeup " + Id + " Color", new NvsColor(x, x, x,
x));
mArSceneFaceEffect.setFloatVal("Makeup " + Id + " Intensity", x);
mArSceneFaceEffect.setStringVal("Makeup " + Id + " Package Id", uuid);

这样就添加了一个单妆

单妆Id的值如下：

Id 名称
Lip 口红
Eyebrow 眉毛
Eyeshadow 眼影
Eyelash 睫毛
Eyeliner 眼线
Blusher 腮红
Shadow 修容
Brighten 高光

**妆容**：就是几个单妆、美颜以及美型的一个集合，整体调整出来的一个比较好的效果。妆容的接入有一套中间层的API调用，免去了json解析等各种繁琐的操作，可参考sdkdemo。

{
"name": "occident",
"uuid": "76439F13-47FD-4F98-912F-E3B6B2ED7F54",
"version": 1,
"cover": "cover.png",
"minSdkVersion": "3.4.0",
"supportedAspectRatio": "9v16",
"translation": [
{
"originalText": "occident",
"targetLanguage": "zh_CN",
"targetText": "欧美素颜"
}
],
"effectContent": {
"makeupArgs": [
{
"type": "Blusher",
"canReplace": 1,
"className": "Makeup Blusher Package Id",
"uuid": "3821DB49-DBEE-40A8-8064-034E329F5E15",
"value": 1
},
{
"type": "Brighten",
"canReplace": 1,
"className": "Makeup Brighten Package Id",
"uuid": "77C2D7B7-4F32-4E13-92F9-0E85EEA9381D",
"value": 1
},
{
"type": "Shadow",
"canReplace": 1,
"className": "Makeup Shadow Package Id",
"uuid": "F98BFAC3-8CAE-46B4-9098-F6C762E486C3",
"value": 1
},
{
"type": "Eyebrow",
"canReplace": 1,
"className": "Makeup Eyebrow Package Id",
"uuid": "D0F81D94-C66A-4523-8008-48C240D1C1EC",
"value": 0.5
},
{
"type": "Eyeshadow",
"canReplace": 1,
"className": "Makeup Eyeshadow Package Id",
"uuid": "95B37789-078E-4CC5-A017-D6D8F1BE5EC1",
"value": 0.7
},
{
"type": "Eyelash",
"canReplace": 1,
"className": "Makeup Eyelash Package Id",
"uuid": "FF251056-7B07-431F-A9A1-8621813EC57C",
"value": 0.8
},
{
"type": "Eyeliner",
"canReplace": 1,
"className": "Makeup Eyeliner Package Id",
"uuid": "71555D37-11DB-4713-A1A2-687FCD5349A9",
"value": 0.5
},
{
"type": "Lip",
"canReplace": 1,
"className": "Makeup Lip Package Id",
"uuid": "7C854DBE-91D2-4573-8E4C-D60CAF06050B",
"value": 0.8
}
],
"beauty": [
{
"Advanced Beauty Enable": 1,
"Advanced Beauty Type":1,
"canReplace": 1,
"value": 1
},
{
"className": "Beauty Whitening",
"Whitening Lut Enabled": 1,
"canReplace": 1,
"value": 0.3
},
{
"className": "Beauty Reddening",
"canReplace": 1,
"value": 0.2
},
{
"className": "Default Beauty Enabled",
"canReplace": 1,
"value": 0.5
},
{
"className": "Default Sharpen Enabled",
"canReplace": 1,
"value": 0
}
],
"shape": [
{
"uuid": "71C4CF51-09D7-4CB0-9C24-5DE9375220AE",
"type":"Eye Size",
"className": "Face Mesh Eye Size Custom Package Id",
"degreeName":"Face Mesh Eye Size Degree",
"canReplace": 1,
"value": 1
},
{
"uuid": "80AED78B-F31A-4772-8D5E-44E4AABAAE32",
"type":"Face Width",
"className": "Face Mesh Face Width Custom Package Id",
"degreeName":"Face Mesh Face Width Degree",
"canReplace": 1,
"value": 0.8
},
{
"uuid": "FC7C9104-1FDB-483B-BA31-E2D71807E65A",
"type":"Hairline Height",
"className": "Face Mesh Hairline Height Custom Package Id",
"degreeName":"Face Mesh Hairline Height Degree",
"canReplace": 1,
"value": 1
}
],
"microShape": [
{
"uuid": "7425A707-3CD7-40BC-B9F5-D4B61387467D",
"type":"Temple Width",
"className": "Face Mesh Temple Width Custom Package Id",
"degreeName":"Face Mesh Temple Width Degree",
"canReplace": 1,
"value": 0.3
}
],
"filter":[
{
"isBuiltIn": 0,
"canReplace": 1,
"uuid": "4EFE3455-C58D-499C-B311-D445F752D567",
"value": 0.4
}
]
}
}

这就是一个妆容的json数据，json介绍：

  • makeupArgs:包含的多个单妆特效
  • beauty：包含的多个美颜特效
  • shape：包含多个美型的特效
  • microShape：包含多个微整形特效（这个就是美颜或者美型）
  • filter：包含的多个滤镜滤镜特效

只要解析这个这个json，并将这些特效应用就是妆容的效果。

以上代码片段，来自美摄sdk demo的主页面以及拍摄页面，可以直接参考工程进行集成。
